World Standards: Electrical Voltage, Frequncy, Plug, Socket Type
Tabel Standard Electrical dimasing masing Negara mempunyai perbedaan, baik dari sisi tegangan, Frequensi yang digunakan bahkan sampai ke jenis socket yang dipakai, berikut akan kita publis tabelnya agar lebih mudah dipahami. Atau yang ingin melihat versi PDFnya bisa di klik di Link INI
Adapun Type type Plug dan Socket dimasing masing Negara adalah sbb:
 |
| Type A |
 |
| Type B |
 |
| Type C |
 |
| Type D |
 |
| Type E |
 |
| Type F |
 |
| Type G |
 |
| H Type |
 |
| I Type |
 |
| J Tpe |
 |
| K Type |
 |
| L Type |
 |
| M Type |
 |
| N Type |
Nah ,... itu dia ada yang mau memberi ifo lain?
Cara Merakit Komputer: Komplit dengan Video
Dengan mengetahui spesifikasi, fungsi dan kegunaan sesuai spesifikasi tentunya kita akan dapat merakit sebuah komputer/PC yang lebih 'optimal'.
Setidaknya ada 3 alasan mengapa orang lebih memilih untuk merakit Komputer ketimbang mebeli yang Brandid langsung pakai.
- Spesifikasi bisa disesuaikan dengan kebutuhan
- Biaya lebih bisa ditekan
- Penyaluran Hobi
Berikut kita akan pelajari tutorial merakit komputer:
- Tutorial PDF dapat langsung anda Download DISINI
- Video Part Animasi merakit komputer dapat di lihat di link berikut:
- Tutorial Cara Memasang Processor
- Tutorial Cara Memasang Pendingin / Kipas processor
- Tutorial Cara Memasang RAM
- Tutorial Cara Memasang / Memasukkan Mainboard Ke Casing
- Tutorial Cara Memasang Pin Group
- Tutorial Cara Memasang Harddisk dan Optical Drive
- Tutorial Cara Memasang Grafic Card
- Tutorial Cara Memasang Power Supply
- Menutup Kembali Casing
www.Video merakit komputer.com
Semoga dapat membantu
Bertambahnya ilmu dengan menyebarkannya, selamat berkarya..!
Etching PCB: Bahan Pengganti FeCl3 untuk melarutkan PCB
Umumnya proses melarutkan PCB yang digunankan banyak praktikum di Indonesia menggunakan cairan FeCl3 atau disebut Ferriclhorida dengan ciri cairan warna kecoklat coklatan dan jika mengenai pakaian akan susah untuk dibersihkan, namun ada alternatif lain yang bisa digunakan untuk pengganti bahan tersebut, disamping bisa lebih hemat juga memiliki dampak 'kotor' lingkungan yang lebih kecil.
Cairan tersebut akan kita bahas disini baik dari sisi keunggulannya ataupun dari sisi kekurangannya.
namun sebelumnya kita akan membahas cara membuat larutan pengganti tersebut serta aplikasi prakteknya dilapangan agar lebih mudah dimengerti, saya akan memberi nama cairan baru kita ini dengan nama H3 (Hatiga) karena bahan campurannya akan menggunakan:
Hydrochloride Acid (HCL) + Hydrogen Peroxide (H202) + Hydrogen(H) dengan perbandingan:
" HCL+H2O2+H adalah 1+2+4 " : artinya jika kita menggunakan Hcl 100ml maka dicampur dengan H2O2 200ml ditambah 400ml air. Bahan bahan ini biasanya dapat dibeli di toko toko kimia.
Adapun langkah kerja untuk membuat campuran adalah sbb:
- Siapkan terlebih dahulu tempat/wadah yang mencukupi untuk pencampuran bahan (wadah sebaiknya terbuat dar plastic.
- Pasang APD (alat pelindung diri) berupa sarung tangan karet dan masker
- Tuangkan air/Hydrogen(H) sesuai takaran kedalam wadah .
- Secara perlahan dan hati hati tuangkan HCL sambil diaduk (pengaduk sebaiknya terbuat dari bahan Non Logam)
- Kemudian masukkan H2O2 sambil diaduk merata
- Masukkan PCB yang akan di etching, lihat reaksi akan terjadi gelembung pertanda ada reaksi antara cairan dan tembaga permukaan PCB
- Jika Buih sudah mulai hilang (pertanda tembaga sudah larut) angkat pcb kemudian bilas menggunakan air mengalir sampai bersih.
- Proses etching selesai
Sisi kelebihan H3 ini dibanding Fecl3 adalah:
- Lebih cepat larut
- Tidak perlu digoyang2 saat etching
- Tidak meninggalkan bekas kotor di lantai/ ditanah bekas etchingan
- Dari sisi harga dan perhitungan ekonomis cairan ini lebih murah .
- Bahan ini terutama H2O2 agak sulit mendapatkannya (karena harus pakai izin)
- Bahan yang sudah dicampur dan pernah digunakan tidak bisa disimpan lama (sebaiknya buat campuran sesuai kebutuhan pemakaian saja
- Bau HCL yang menyengat dan jika mengenai permukaan kulit akan menyebabkan gatal (sebaiknya menggunakan safety seperti sarung tangan karet dan masker pada saat proses ini.
Pemenang Do Network Lenovo Indonesia 2012
Kita patut berbangga memiliki putra putra bangsa yang kreatif dan inovatif. Dalam kompetisi Do Network Lenovo yang diselenggarakan beberapa bulan yang lalu diikuti oleh ratusan peserta dari seluruh Indonesia. Berbagai Ide menarikpun bermunculan untuk mengatasi berbagai problema yang tengah terjadi di Indonesia. Mulai dari cara mengatasi kemacetan lalu lintas, mengatasi permasalahan ketidak merataan kualitas pendidikan samapai kepada berbagai teknologi tepat guna lainnya.
Memang di ajang kompetisi yang diadakan Lenovo ini memilih 1 orang paling terbaik, namun itu bukan berarti ide para peserta yang lain yang belum menang tidak menarik namun hanya saja kurang beberapa persyaratan untuk memenangkan lomba berdasarkan kriteria yang ditetapkan Lenovo. Ayo terus berkarya bauat rekan lain yang belum menang, jangan patah semangat! (termasuk yang nulis ini sebagai peserta yang gagal..hehe)
Keluar sebagai pemenang untuk tahun 2012 ini yang terbaik berdasarkan pemilihan adalah rekan kita Nizar Luthfiansyah dengan proyek Classroom in A Box dan kita sebagai rekan sesama peserta memberikan apresiasi yang tinggi atas prestasi yang diraih dan mengucapkan selamat! , semoga apa yang menjadi planing dan cita cita team dapat terwujud untuk menciptakan pemerataan pendidikan di Indonesia dan software Bintang Sekolah dapat kita temui sampai ke pelosok tanah air negri ini.
Terus berkarya dan ciptakan Inovasi inovasi baru untuk merubah lingkungan disekitar kita, Majulah Indonesia!
Memang di ajang kompetisi yang diadakan Lenovo ini memilih 1 orang paling terbaik, namun itu bukan berarti ide para peserta yang lain yang belum menang tidak menarik namun hanya saja kurang beberapa persyaratan untuk memenangkan lomba berdasarkan kriteria yang ditetapkan Lenovo. Ayo terus berkarya bauat rekan lain yang belum menang, jangan patah semangat! (termasuk yang nulis ini sebagai peserta yang gagal..hehe)
Keluar sebagai pemenang untuk tahun 2012 ini yang terbaik berdasarkan pemilihan adalah rekan kita Nizar Luthfiansyah dengan proyek Classroom in A Box dan kita sebagai rekan sesama peserta memberikan apresiasi yang tinggi atas prestasi yang diraih dan mengucapkan selamat! , semoga apa yang menjadi planing dan cita cita team dapat terwujud untuk menciptakan pemerataan pendidikan di Indonesia dan software Bintang Sekolah dapat kita temui sampai ke pelosok tanah air negri ini.Terus berkarya dan ciptakan Inovasi inovasi baru untuk merubah lingkungan disekitar kita, Majulah Indonesia!
Dukungan Para Kaskuker untuk Elearning Plus
Ternyata Elearning plus juga dapat dukungan di Kaskus Regional Batam, ada seorang teman yang berbaik hati (terimakasih mas adhiet13) membuat thread, sambutan dari para kaskuker Batam juga lumayan baik. Nah ini dia yang bikin kita tambah semangat untuk melanjutkan pengembangan karya pendidikan ini.Bagi masyarakat Batam yang ingin berpartisipasi atau ingin memantau perkembangan pembuatan Elearning plus dapat mengunjunginya di Tiban Diamond Blok CD no 7-Sekupang, kami sangat berharap kita semua berpartisipasi dengan segala kemampuan yang kita miliki.
Atau bisa Conform ke email : zulalimin@gmail.com
Proses Perakitan Hardware Eplus machine

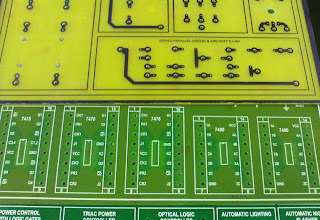

Berikut akan kita share beberapa proses pembuatan hardware yang nantinya akan kita jadikan sebagai Eplus Machine:Main unit berfungsi sebagai otak kerja e-learning system yang nantinya akan kita integrasikan ke berbagai module module praktikum.Inilah salah satu keunikan System ini yang tidak hanya terfokus pada pengembangan Software namun juga ke pengembangan hardware dan module module praktikum.
Dengan demikian diharapkan para peserta didik tidak hanya sekedar meguasai pelajaran teory, namun yang terpenting juga dapat mempraktekkannya, inilah nantinya yang akan menumbuhkan skill.
Gambar menunjukkan proses pengukuran dan pemotongan Title Name machine yang terbuat dari Acrylic.
Liputan Elearning Plus , para inovator pendidikan Indonesia
Dalam kompetisi yang diadakan lenovo kita bisa melihat bagaimana banyak sekali ide ide yang mengalir dari para peserta inovator yang berasal dari seluruh Indonesia yang pada umumnya diisi oleh pemuda.Ini suatu indikator dan kabar gembira bahwa ditengah sulitnya keadaan dinegri kita saat ini ternyata masih memiliki banyak sekali pemuda2 yang sangat berbakat yang bisa diajak berfikir sekaligus berusaha mewujudkan apa yang ada dalam pikirannya.Tentunya potensi potensi pemuda yang ada juga memerlukan dukungan dari berbagai kalangan agar ide ide untuk kemajuan tersebut dapat terlaksana dan dapat membawa perubahan.Dari sekian banyak ide yang mengalir team E-learning Plus yang juga sebagai peserta sempat mempelajari beberapa bentuk terapan cemerlang dari kawan kawan lain yang bisa menjadi inspirasi atau bisa digunakan didunia pendidikan. Saat posting ini dibuat, para kompetitor tengah berupaya agar ide/proyeknya bisa terealisasi dengan mendapatkan bantuan hibah dari Lenovo.
Berikut akan kita lihat beberapa contoh ide berkaitan untuk kemajuan dan pemerataan pendidikan tersebut, mudah mudahan teman2 berkenan ya:
1.Kelasku adalah kotak-boxAdalah wadah modular yang berisi berbagai media yang sesuai dengan kebutuhan murid dengan keunggulan dapat dibongkar pasang sehingga kita bisa mengirim ke area terpencil dan dapat di-repack' kembali saat perlu dipindahkan. Wadah ini adalah bagian dari 3 rangkaian sistem tele-schooling. keunggulannya adalah kemampuannya untuk meningkatkan jangkauan pendidikan dengan tekhnologi multimedia. Silahkan lihat/download file Presentasinya DISINI
2.Pondok Pendidikan Gema Pranahara .Pondok pendidikan adalah sebuah proyek sekelompok mahasiswa ITB dalam mendirikan pusat pembangunan pendidikan pedesaan dengan memanfaatkan teknologi internet dalam menyampaikan ilmu, radio sebagai media komunikasi dengan masyarakat pedesaan serta website sebagai media penyambung masyarakat perkotaan dan mahasiswa untuk mengasuh anak-anak pedesaan yang kekurangan akses pendidikan. Proyek ini adalah gabungan dari penerapan teknologi, semangat kolektivitas dan pergerakan kaum pemuda . khususnya mahasiswa. File presentasinya dapat dilihat/didownload DISINI
3.Harddisk travelDengan skenario daerah terpencil tanpa akses internet inilah, proyek "Harddisk travel" ini dijalankan. Dengan tetap memaksimalkan potensi perangkat komputer/laptop/tablet, proyek ini akan memberikan pendidikan ke penduduk-penduduk desa terpencil dengan materi pendidikan terbaru yang nantinya akan di dapatkan melalui Hardisk yang akan didistribusikan oleh volunter.
4.ekuiz.com : Solusi Belajar MandiriMengerjakan soal-soal, dilengkapi jawaban dan diskusi kemudian melihat prestasi skor yang didapatkan pasti akan memudahkan setiap siswa dalam belajar. EKuiz memberikan solusi belajar mandiri, dengan menyediakan fitur untuk membuat soal, mengerjakan soal. Tidak hanya itu, Anda juga dapat berbagi soal dengan teman, berdiskusi dan mendownload soal yang telah dikerjakan. Dengan Click And Play, proses belajar menjadi lebih menantang dan menyenangkan.
5.BIOLODISK !adalah sebuah program bantu pembelajaran Biologi untuk anak didik tingkat SMP . Dikemas dalam bentuk USB-Flashdisk / CD (optional) Berisi Materi Biologi dari kelas 1-3 SMP Materi disampaikan dalam bentuk animasi dengan Flash Dilengkapi dengan fitur Searching (Pencarian) & Kamus Biologi Instalasi sangat mudah, Plug & Play ! Inilah sebuah pengalaman belajar yang baru : BIOLODISK ! Presentasinya dapat dilihat DISINI
Menarik bukan? Detail berbagai project tersebut dapad dilihat di link INI,
Terus berinovasi para Inovator Indonesia!
Perhatikan apa yang dibutuhkan disekitar kita dan buat aksi.
Software Untuk membuat PCB
Kali ini kita akan Share Link Download untuk Software untuk membuat rangkaian atau skema pada PCB berikut linknya:DIPTRACE PCB.
This is my favourite PCB layout software.Easy to use and complete of component database/library and of course good result.dont miss it!!!
DOWNLOAD DISINI
SPI FLASH PROGRAMER VER 3.7 , compatible with MCS-51 and AVR.
ISP FLASH PROGRAMER ver 3.0, Simple MCS-51.
DOWNLOAD HERE
FREEPCB.
Semoga bermanfaat!
E-learning Plus
Skill sangatlah dibutuhkan guna dapat melaksanakan berbagai keperluan apapaun. Jika SDM masyarakat dinegara kita memiliki skill yang mumpuni dibidangnya maka berbagai permasalahan setingkat negara sekalipun akan bisa kita selesaikan satu persatu.Pendidikan adalah jalan yang harus ditempuh seseorang guna mendapatkan pengetahuan yang diinginkan.Guna mendapatkan pendidikan yang efektif serta memudahkan pemerataan kita bisa memanfaatkan teknologi sebagai media penyampai pembelajaran. Salah satu metode yang paling baik saat ini untuk proses pembelajaran yaitu dengan E-learning, dengan sistem ini semua bidang pengetahuan yang akan diajarkan atau dipelajari dapat disampaikan dan diatur dengan mudah.Kemudahan tersebut juga harus ditunjang dengan sarana praktikum agar ilmu yang didapat benar benar bisa diterapkan dan diaplikasikan, ilmu teori plus ilmu praktek itulah yang akan menghasilkan generasi generasi penuh karya di masyarakat kita.
E-learning plus adalah sebuah metode pembelajaran yang menggabungkan antara teori dan praktek dan dikemas dalam sebuah perangkat dinamakan Eplus machine.Alat ini akan didesain sesuai dengan kebutuhan pendidikan serta dapat dioperasikan dalam keadaan offline sekalipun.Bahkan sistem operasinya didesain dengan input energi terbarukan agar bisa digunakan didaerah pedalaman sekalipun.
Tampilan halman muka Eplus software
Eplus machine ilustration
Spesifikasi :
Eplus machine didesain unik menggabungkan beberapa teknologi dengan berbagai disiplin ilmu untuk memudahkan proses belajar dan mengajar melalui e-learning system , dilengkapi dengan modul modul praktikum yang dapat dipraktekkan secara langsung (nilai plus alat ini). Memiliki Classroom Management System untuk memudahan pengaturan pembelajaran sehingga lebih efektif. Dapat dioperasikan secara online ataupun ofline, game game edukatif dapat diinjeksikan kedalam system, memiliki ratusan bahkan ribuan koleksi literatur buku pdf berbagai bidang pengetahuan. Sumber energi bisa menggunakan listrik negara atau memungkinkan menggunakan energi terbarukan (Solar Energy, wind atau kombinasi).
7 KEUNTUNGAN LANGSUNG E-LEARNING PLUS BAGI DUNIA PENDIDIKAN:
1. Bagi Guru : Mudah dalam penyampaian dan pengaturan system ajar karena dilengkapi dengan software classroom management system.
2. Bagi Murid : Cepat dalam memahami sebuah pelajaran karena pengantar teory dapat diterima melalui tampilan audio video dan dapat langsung diprakkan secara langsung melalui module praktikum serta latihan latihan soal.
3. Bagi Penyelenggara pendidikan : Lebih hemat anggaran karena e-plus machine bisa mengcover hampil keseluruhan materi berbagai kurikulum dan bahan ajar.
4. Bagi para praktikum dan peneliti : Alat ini dapat dijadikan sebagai master experiment karena dilengkapi dengan beberapa peralatan experimental production prototype.
5. Sistem kurikulum yang dapat diupdate dan dapat mengikuti perkembangan pendidikan diseluruh dunia .
6. Bisa dioperasikan didaerah manapun termasuk di pedesaan, pesisir pantai, bahkan perkotaan secara online atau offline dan memungkinkan dioperasikan dengan sumber energi terbarukan (solar, wind, dan energi potensial lainnya)
7.Disupport oleh para praktikum dan proffesional melalui forum online yang memungkinkan saling bertukar informasi dengan lembaga pendidikan lain.
KEUNGGULAN LAIN EPLUS MACHINE BISA JUGA DIJADIKAN SEBAGAI :
1.Bisa dijadikan sebagai Lab bahasa plus Lab virtual biologi dan kimia .
2.Bisa dijadikan sebagai sarana game edukatif plus sharing edukatif
3.Bisa dipakai Lembaga pendidikan formal plus informal
4.Bisa digunakan oleh dosen plus mahasiswa
5.Bisa dipakai di pedesaan plus perkotaan
Eplus machine tidak hanya bisa digunakan untuk mengajarkan bagaimana cara memakai sebuah teknologi tetapi lebih dari itu bagaimana cara menganalisa, membuat, bahkan ketahap memproduksinya.Pantaslah kiranya jika alat ini juga disebut Super I-O Learning : I = Inputnya memberikan sumber pengetahuan terintegrasi yang sudah dapat diakses didalamnya baik secara online atau offline dan O = Outputnya bisa menghasilkan atau membuat temuan baru baik berupa alat, produk lain yang dibutuhkan masyarakat serta menambah kreatifitas setelah mengadopsi ilmu didalamnya.
MASTER SAMPLE produk unik ini akan melalui beberapa tahapan pengerjaan antara lain:
1. Tahapan penyusunan konsep
2. Tahapan pembagian tugas dan tanggung jawab serta kerjasama team ahli
3. Proses design dan perancangan unit kerja
4. Pemilihan dan pembelian material
5. Proses Produksi produk 6. Proses Assembly produk
7. Tahap awal pengecekan fungsi kesesuaian sistem
8. Pengujian keseluruhan sistem integrasi system
9. Produk siap digunakan untuk menyonsong pendidikan yang terintegrasi, sistematis dan efisien yang dapat dipakai oleh kalangan dan tingkatan manapun.
HARAPAN SETELAH PROJECT INI SELESAI:
1. Eplus machine ini dapat dipakai secara maksimal bagi proses pencerdasan masyarakat, dunia pendidikan disemua disiplin ilmu.
2. Eplus machine ini bisa dipakai didaerah pelosok negri sekalipun, bisa dijumpai ditempat umum seperti tempat perbelanjaan, gedung olah raga, sehingga proses edukasi bisa dilakukan dimana saja.
3. Terciptanya proses percepatan pemerataan qualitas pendidikan diseluruh Indonesia yang memberikan dampak kemajuan.
RENCANA PENGEMBANGAN DAN TANTANGAN KE DEPAN:
1. Membuat sistem ini bisa digunakan oleh penyandang cacat seperti tuna rungu dan tuna Netra.
2. Merancang Sistem update kurikulum online dengan update engine version cukup dengan melakukan update online atau mendistribuikannya melalui jalur offline memakai DVD atau media storage lainnya. Peralatan ini cocok digunakan oleh semua lembaga pendidikan berbasis teknologi baik dipedesaan, pesisir pantai ataupun perkotaan. Keunggulan produk ini akan sangat berguna bagi proses percepatan dan pemerataan kualitas pendidikan dinegara negara berkembang khususnya Indonesia. Saat ini bersama program inspirasi The Do Network dari Lenovo kami ingin merealisasikan sebuah konsep “Program Indonesia Bisa 2012 “. Pastikan anda termasuk dalam bagian team ini dan mari ikut bergabung dalam team!
KILK: Lihat di FB
Eplus machine didesain unik menggabungkan beberapa teknologi dengan berbagai disiplin ilmu untuk memudahkan proses belajar dan mengajar melalui e-learning system , dilengkapi dengan modul modul praktikum yang dapat dipraktekkan secara langsung (nilai plus alat ini). Memiliki Classroom Management System untuk memudahan pengaturan pembelajaran sehingga lebih efektif. Dapat dioperasikan secara online ataupun ofline, game game edukatif dapat diinjeksikan kedalam system, memiliki ratusan bahkan ribuan koleksi literatur buku pdf berbagai bidang pengetahuan. Sumber energi bisa menggunakan listrik negara atau memungkinkan menggunakan energi terbarukan (Solar Energy, wind atau kombinasi).
7 KEUNTUNGAN LANGSUNG E-LEARNING PLUS BAGI DUNIA PENDIDIKAN:
1. Bagi Guru : Mudah dalam penyampaian dan pengaturan system ajar karena dilengkapi dengan software classroom management system.
2. Bagi Murid : Cepat dalam memahami sebuah pelajaran karena pengantar teory dapat diterima melalui tampilan audio video dan dapat langsung diprakkan secara langsung melalui module praktikum serta latihan latihan soal.
3. Bagi Penyelenggara pendidikan : Lebih hemat anggaran karena e-plus machine bisa mengcover hampil keseluruhan materi berbagai kurikulum dan bahan ajar.
4. Bagi para praktikum dan peneliti : Alat ini dapat dijadikan sebagai master experiment karena dilengkapi dengan beberapa peralatan experimental production prototype.
5. Sistem kurikulum yang dapat diupdate dan dapat mengikuti perkembangan pendidikan diseluruh dunia .
6. Bisa dioperasikan didaerah manapun termasuk di pedesaan, pesisir pantai, bahkan perkotaan secara online atau offline dan memungkinkan dioperasikan dengan sumber energi terbarukan (solar, wind, dan energi potensial lainnya)
7.Disupport oleh para praktikum dan proffesional melalui forum online yang memungkinkan saling bertukar informasi dengan lembaga pendidikan lain.
KEUNGGULAN LAIN EPLUS MACHINE BISA JUGA DIJADIKAN SEBAGAI :
1.Bisa dijadikan sebagai Lab bahasa plus Lab virtual biologi dan kimia .
2.Bisa dijadikan sebagai sarana game edukatif plus sharing edukatif
3.Bisa dipakai Lembaga pendidikan formal plus informal
4.Bisa digunakan oleh dosen plus mahasiswa
5.Bisa dipakai di pedesaan plus perkotaan
Eplus machine tidak hanya bisa digunakan untuk mengajarkan bagaimana cara memakai sebuah teknologi tetapi lebih dari itu bagaimana cara menganalisa, membuat, bahkan ketahap memproduksinya.Pantaslah kiranya jika alat ini juga disebut Super I-O Learning : I = Inputnya memberikan sumber pengetahuan terintegrasi yang sudah dapat diakses didalamnya baik secara online atau offline dan O = Outputnya bisa menghasilkan atau membuat temuan baru baik berupa alat, produk lain yang dibutuhkan masyarakat serta menambah kreatifitas setelah mengadopsi ilmu didalamnya.
MASTER SAMPLE produk unik ini akan melalui beberapa tahapan pengerjaan antara lain:
1. Tahapan penyusunan konsep
2. Tahapan pembagian tugas dan tanggung jawab serta kerjasama team ahli
3. Proses design dan perancangan unit kerja
4. Pemilihan dan pembelian material
5. Proses Produksi produk 6. Proses Assembly produk
7. Tahap awal pengecekan fungsi kesesuaian sistem
8. Pengujian keseluruhan sistem integrasi system
9. Produk siap digunakan untuk menyonsong pendidikan yang terintegrasi, sistematis dan efisien yang dapat dipakai oleh kalangan dan tingkatan manapun.
HARAPAN SETELAH PROJECT INI SELESAI:
1. Eplus machine ini dapat dipakai secara maksimal bagi proses pencerdasan masyarakat, dunia pendidikan disemua disiplin ilmu.
2. Eplus machine ini bisa dipakai didaerah pelosok negri sekalipun, bisa dijumpai ditempat umum seperti tempat perbelanjaan, gedung olah raga, sehingga proses edukasi bisa dilakukan dimana saja.
3. Terciptanya proses percepatan pemerataan qualitas pendidikan diseluruh Indonesia yang memberikan dampak kemajuan.
RENCANA PENGEMBANGAN DAN TANTANGAN KE DEPAN:
1. Membuat sistem ini bisa digunakan oleh penyandang cacat seperti tuna rungu dan tuna Netra.
2. Merancang Sistem update kurikulum online dengan update engine version cukup dengan melakukan update online atau mendistribuikannya melalui jalur offline memakai DVD atau media storage lainnya. Peralatan ini cocok digunakan oleh semua lembaga pendidikan berbasis teknologi baik dipedesaan, pesisir pantai ataupun perkotaan. Keunggulan produk ini akan sangat berguna bagi proses percepatan dan pemerataan kualitas pendidikan dinegara negara berkembang khususnya Indonesia. Saat ini bersama program inspirasi The Do Network dari Lenovo kami ingin merealisasikan sebuah konsep “Program Indonesia Bisa 2012 “. Pastikan anda termasuk dalam bagian team ini dan mari ikut bergabung dalam team!
KILK: Lihat di FB
PCB Trough Hole
Untuk Proses PCB Trough hole dapat dilihat di sini
http://www.youtube.com/watch?v=ml2Drosjka0
http://www.youtube.com/watch?v=ml2Drosjka0
Cara Membuat PCB Through Hole
Proses through hole PCB (metoda katalisasi palladium) untuk aplikasi elektronika
Alternatif #1 (Ideal proses)
1. Soak cleaning
2. Rinse
3. Micro etching
4. Rinse
5. Acid dip
6. Rinse
7. Predip
8. Katalisasi palladium
9. Rinse
10. Akselerasi
11. Rinse
12. Elektroles plating (nikel)
13. Rinse
14. Elektroplating tembaga (acid copper)
15. Rinse
16. Anti tarnish Cu
17. Rinse
18. Pengeringan atau dilanjutkan dengan proses after through hole berikutnya.
Alternatif #2 (Proses singkat)
1. Cleaning dengan sabun detergent
2. Rinse
3. Predip
4. Katalisasi palladium
5. Rinse
6. Akselerasi
7. Rinse
8. Elektroles plating (nikel)
9. Rinse
10. Elektroplating tembaga (acid copper)
11. Rinse
12. Pengeringan atau dilanjutkan dengan proses after through hole berikutnya.
Perlengkapan standar untuk proses through hole PCB:
1. Tangki.
2. Power supply DC dengan output teg. max. 15V untuk tahap elektroplatingnya.
3. Anoda tembaga (type: phosphorus copper anode).
Bahan kimia yang dibutuhkan :
1. Larutan soak cleaning
2. Larutan micro etching
3. Larutan acid dip
4. Larutan predip *
5. Larutan katalisasi palladium *
6. Larutan akselerasi *
7. Larutan elektroles plating *
8. Larutan elektroplating tembaga (acid copper) *
9. Larutan anti tarnish tembaga
Cara Mencetak di PCB
Sebelum kita memulai cara mencetak di PCB alangkah lebih baiknya kita mengetahui Apa itu PCB??
Seputaran tema yang akan kita bahas mengenai PCB adalah sebagai berikut, silahkan klik sesuai tema yang dinginkan;
1.Pembuatan PCB dengan Cara Manual dan pengeboran manual
2.Pembuatan PCB dengan Cara Manual dan pengeboran otomatis
3.Pembuatan PCB menggunakan mesin
PCB (Printed Circuit Board) adalah suatu board tipis tempat letak komponen elektronika, yang di pasang dan di rangkai, di mana bagian sisi nya terbuat dari lapisan tembaga untuk menyolder kaki kaki komponen.
PCB bisa lebih dari 1 layer, yang saya tahu maximum sampai 12 layer.
PCB ada yang terbuat dari bahan fiber atau sejenisnya pada bagian yang non conductive. Ketebalan tembaga pada PCB bermacam macam, ada yang 35 micrometer ada juga yang 17-18 micrometer.
Bahan PCB yang lain adalah paper phenolic atau pertinax, biasanya berwarna coklat, bahan jenis ini lebih populer karena harganya yang lebih murah.
Untuk PCB yang di pakai untuk Through hole plating, biasanya memakai yang berbahan fiberglass, karena jamur tidak suka akan bahan ini, dan materialnya lebih kuat dan tidak mudah bengkok di bandingkan yang berbahan pertinax.
PCB dapat di jumpai di hampir semua peralatan elektronika, seperti radio, handphone, televisi, dan lain lain.Kita bisa membuat PCB dengan biaya yang murah, berikut langkahnya :
- Software tools : Schematic dan PCB lay out program
- Siapkan PCB
- Cetak gambar ke PCB, ada beberapa cara :
- UV photoresist laminate
- Sablon
- Toner transfer paper
- Cetak langsung ke PCB
- Etching
- Drilling
- Silver Coated
PERHATIAN !!
Mohon di perhatikan bahwa membuat PCB menggunakan beberapa bahan kimia yang berpotensi berbahaya, Ini adalah tanggung jawab anda sendiri jika anda memakainya. jika anda tidak ingin mengambil resiko, jangan mencoba untuk memakai bahan kimia ini.Di sarankan untuk memakai alat bantu keamanan seperti kacamata goggles, baju yang tebal, dan sarung tangan waktu anda memakai bahan kimia.
Di beberapa negara beberapa alat dan bahan kimia tertentu sangat di larang, karena bahan tersebut memungkinkan menghasilkan limbah yang sulit di daur ulang dan dapat merusak lingkungan.
Ini adalah tanggung jawab anda pribadi untuk mematuhi larangan tersebut,
Beberapa persyaratan dan peralatan keamanan harus di patuhi dalam project ini.Saya ingin memberikan beberapa contoh yang harus di ingat : NaOH (caustic soda) dan ferric Chloride sangat berbahaya dan tidak sehat, jangan sampai udara nya terhirup oleh anda.
Caustic soda bisa menghancurkan kain, kulit dan tissue, dan Ferric Chloride dapat membuat logam berubah warna menjadi kuning secara permanen.
Jangan memakai NaOH dan ferric chloride dengan logam, terutama alumunium.
Ferric Chloride bisa melarutkan stainless steel.
Cari tahu dan lakukan persiapan sebelum anda mendapatkan kecelakaan kerja yang tidak di harapkan.
Tandai botol botol berbahan kimia supaya tidak keliru, dan jauhkan dari anak anak. Gunakan botol berbahan plastik yang tebal, supaya aman bila kena panas.
Jangan taruh bahan kimia di tempat yang panas seperti di mobil atau di bagian rumah yang terkena sinar matahari langsung.
Perlu di ingat Sinar ultraviolet dari matahari dapat mengaktifkan UV sensitive resin lapisan PCB, dan itu tidak sehat untuk kita.
Tatap mata langsung dengan sinar ultra violet dapat menyebabkan katarak.
Debu yang di hasilkan dari pemotongan dan proses bor PCB tidak sehat untuk pernafasan dan mata kita, dan dapat menyebabkan penyakit paru paru.
Software Tools : Schematic dan PCB Lay out program
Pertama tama untuk mendesign PCB lay out kita membutuhkan software bantu seperti : Protel, Orcad, PCB designer, eagle, CAM350 , Express PCB atau yang lain.
Saya lebih suka menggunakan protel untuk mendesign rangkaian elektronika.
Langkah pertama, kita membuat Gambar Schematic dengan protel.
Saya lebih suka menggunakan protel untuk mendesign rangkaian elektronika.
Langkah pertama, kita membuat Gambar Schematic dengan protel.
Untuk dapat mengkonversi ke bentuk PCB, kita harus create netlist dahulu.
Cek netlist report untuk meyakinkan semua sudah benar.
buka netlist dari protel pada program PCB layout, kemudian kita akan melakukan routing jalur/tracks.
Ada 2 macam routing, manual dan automatic.
Saya lebih suka menggunakan Manual route, karena saya bisa mendesign sesuai dengan selera saya dengan optimal. Jika anda menggunakan auto route, kemungkinan gambar yang di hasilkan bisa menjadi 2 layer dan itu tidak optimal.
Cek netlist report untuk meyakinkan semua sudah benar.
buka netlist dari protel pada program PCB layout, kemudian kita akan melakukan routing jalur/tracks.
Ada 2 macam routing, manual dan automatic.
Saya lebih suka menggunakan Manual route, karena saya bisa mendesign sesuai dengan selera saya dengan optimal. Jika anda menggunakan auto route, kemungkinan gambar yang di hasilkan bisa menjadi 2 layer dan itu tidak optimal.
Siapkan PCB
Siapkan PCB, gosok dengan scotchbrite atau "artificial steel wool" yang biasa di pakai untuk menggosok piring di dapur, karena scotchbrite bisa menghilangkan oksidasi dan goresan, sehingga lapisan tembaga nya terlihat bagus dan berkilau.
Jangan di gosok menggunakan kertas pasir atau ampelas
Yakinkan bahwa PCB dalam kondisi bersih sebelum kita lanjut kan ke proses berikutnya.
Jangan di gosok menggunakan kertas pasir atau ampelas
Yakinkan bahwa PCB dalam kondisi bersih sebelum kita lanjut kan ke proses berikutnya.
Cetak layout ke papan PCB
Untuk mencetak layout ke papan PCB ada beberapa cara :1. UV Photoresist laminate
Cetak lay out ke transparant plastik film dengan laser printer.
Area yang gelap akan menjadi area tembaga, dan yang transparant akan hilang / kosong.
Dengan cara ini bagian yang gelap tidak akan ada cahaya UV yang bisa tembus.
Dalam pemasangan negative film ini harus benar benar akurat, karena bila goyang sedikit, hasilnya akan kabur.
Area yang gelap akan menjadi area tembaga, dan yang transparant akan hilang / kosong.
Dengan cara ini bagian yang gelap tidak akan ada cahaya UV yang bisa tembus.
Dalam pemasangan negative film ini harus benar benar akurat, karena bila goyang sedikit, hasilnya akan kabur.
Exposure
Persiapkan Lampu UV, dan panaskan dulu kurang lebih 2 menit sebelum memulai exposure / pencahayaan.
Siapkan papan PCB yang bersih dan buat lapisan postive resist dengan menyemprotkan positiv 20.
Siapkan papan PCB yang bersih dan buat lapisan postive resist dengan menyemprotkan positiv 20.
- Ada PCB yang terbuat dari bahan spesial, yang sudah ada lapisan photo-positive pada tembaga nya, bila anda menggunakan pcb ini anda tidak perlu menggunakan positive resist lagi.
- Ada transparant film yang sudah mengandung positive photoresist, anda bisa melihatnya di site ini.
Sekarang letakkan pcb di antara 2 kaca di bawah lampu UV.
Anda harus ber eksperimen dengan waktu yang di butuhkan , biasanya 3-4 menit menghasilkan hasil yang bagus. Jika terlalu lama di sinari, maka akan lebih banyak area yang hitam, sehingga hasilnya kurang sempurna .
Anda harus ber eksperimen dengan waktu yang di butuhkan , biasanya 3-4 menit menghasilkan hasil yang bagus. Jika terlalu lama di sinari, maka akan lebih banyak area yang hitam, sehingga hasilnya kurang sempurna .
Developer
Setelah 3-4 menit, matikan lampu UV dan ambil PCB, biarkan sampai dingin, karena suhu nya sangat panas (30-40 derajat celcius), dan jika di taruh langsung ke cairan developer, maka reaksi nya akan terlalu cepat, sehingga anda akan kehilangan sebagian gambar layout.
Setelah dingin, masukkan ke cairan developer.
Ketika anda membeli bubuk atau cairan NaOH, anda bisa melihat labelnya untuk cara penggunaan nya, harus di campur dengan air dengan perbandingan berapa banding berapa.
proses developer ini membutuhkan waktu kurang lebih 1-2 menit, lalu ambil PCB dan siram dengan air untuk menghilangkan sisa larutan NaOH.
Setelah dingin, masukkan ke cairan developer.
Ketika anda membeli bubuk atau cairan NaOH, anda bisa melihat labelnya untuk cara penggunaan nya, harus di campur dengan air dengan perbandingan berapa banding berapa.
proses developer ini membutuhkan waktu kurang lebih 1-2 menit, lalu ambil PCB dan siram dengan air untuk menghilangkan sisa larutan NaOH.
- DP50 developer, 50 gram sachet di campur dengan 1 liter air, dapar menghasilkan cairan developer minimum 10 x 100x150mm PCB.
- Bahan dasar Silicate , berbentuk cairan concentrate. Namanya sodium Metasilicate pentahydrate Na2SiO3*5H2O
2. Sablon
Cara ini sama dengan cara menyablon biasa, seperti di kain atau di kertas.Bagian yang di sablon akan menjadi tembaga, dan bagian yang tidak di sablon akan hilang.
Cetak gambar layout ke transparant plastik film dengan laser printer, gambar harus di cetak mirror atau terbalik ( inverse ) .
Buat lapisan tipis dengan emulsion pada screen sablon, dan keringkan selama 10 menit.
Optional Screen emulsion :
- Ulano 133 ( dasar minyak)
- Photosol
Persiapkan :
- Kaca bening dan bersih
- Transparan negative film
- Screen Sablon ( T165 atau T180 )
- kain hitam
- busa / spon
- Kaca bening
Anda harus ber eksperimen untuk mendapatkan hasil yang bagus, karena lama nya penyinaran tergantung dengan cuaca.
Jika siang hari, dan langit cerah membutuhkan waktu sekitar 20-30 detik.
jika mendung, bisa membutuhkan waktu sekitar 1-2 menit.
jika terlalu lama menyinari maka hasilnya akan kurang bagus, karena akan banyak daerah hitam.
Setelah penyinaran, semprot screen dengan air, bagian gambar yang hitam akan menjadi solid, dan yang lain akan menjadi transparan.
Siapkan PCB yang bersih, rakel ( alat untuk menyapu tinta sablon )
dan tinta sablon.
Taruh papan sablon di atas PCB, lalu tuangkan tinta sablon secukupnya pada screen, dan mulai menyablon, dengan menyapu tinta menggunakan rakel.
Sekarang anda mempunyai pcb yang sudah terlapisi dengan tinta sablon dan siap untuk di etching.
3. Toner Transfer Paper
Toner Transfer adalah cara untuk mencetak gambar layout ke PCB dengan tekanan panas untuk mentransfer toner dari kertas ke board PCB.Kunci dari cara ini adalah pada jenis kertasnya, ada juga yang menyebutnya dengan kertas press n peel sheet (PNP), tapi saya menganjurkan untuk mencoba coba kertas mana yang hasilnya lebih bagus.
- Cetak gambar lay out ke kertas transfer paper, dengan gambar yg di mirror / inverse dengan setting toner paling gelap pada printer laser .
- Potong kertas sesuai gambar lay out.
- Panaskan setrika baju, jangan pakai setrika uap. dan setting ke temperature maksimum
- Taruh PCB di permukaan yang datar, kemudian tekan dan tahan setrika di atas permukaan PCB beberapa detik.
kemudian letakkan kertas transfer paper dengan gambar terbalik ke bawah menghadap PCB, kemudian mulai proses menyetrika, coba dengan arah memutar, atau hanya di tekan beberapa detik.
Pastikan panasnya merata di permukaan PCB.
Proses ini butuh eksperimen, berapa lama pemanasan dengan kertas yang berbeda, sehingga menghasilkan hasil yang optimal.
4. Cetak langsung ke PCB
Cara ini di pakai dengan menggunakan printer yang bisa mencetak langsung ke material , atau dengan printer yang sudah di modifikasi.Etching
Sekarang PCB siap untuk proses etching.Beberapa bahan kimia untuk proses ecthing :
- FeCl3 (Ferric Chloride)
Perhatian bahan limbah ferric chloride :
Untuk membuang limbah FeCL3 sebelum di buang ke tempat pembuangan, harus di perhatikan beberapa hal.
Limbah FeCl3 SANGAT AMAT BERACUN !! .
Untuk itu siapkan tong yang terbuat dari bahan plastik tebal sebagai tempat pembuangan sementara, kemudian endapkan limbah FeCl3 ke dalam tong tersebut, dan taruh beberapa barang berbahan logam seperti baut bekas, obeng yang sudah rusak, atau barang bekas logam lainnya, dan diamkan dalam beberapa hari atau minggu.
Logam logam yang di masukkan tadi akan berkarat dan hancur menjadi bubuk, ini akan me-reduksi/ mengurangi racun dari sisa etching PCB, karena FeCL3 ini setelah tereduksi dengan logam akan menjadi FeCL2, dimana sedikit lebih aman dari pada FeCl3.
Treatment terbaik setelah menjadi FeCl2 adalah di larutkan dengan soda (Na2CO3) atau detergent.
Dan ini akan menjadi Fe(CO3) (insoluble rusty mud) dan NaCl (garam dapur ).
Setelah di keringkan masukkan ke dalam kantong plastik, dan bisa di buang ke tong sampah. - Ammonium Persulphate
Kelebihan dari ammonium persulphate ini adalah cairannya bening, sehingga proses etching bisa di lihat tanpa memindahkan board PCB. - Peroxide of hydrogen
Etching Board PCB ke dalam plastik tupperware , bagian yang tidak terlapisi akan hilang, dan bagian yang terlapisi akan tinggal.
Setelah itu bilas dengan air, kemudian gosok PCB dengan scotchbrite untuk membersihkan sisa residu tinta.
Drilling
Pakai bor duduk yang kecil yang bisa di gunakan untuk mata bor ukuran kecil , dengan diameter 5 - 0.3 milimeter.Diamater bor yang sering di pakai :
Mata bor 0,8 mili untuk kaki IC
Mata bor 1 mili untuk pad yang lebih besar, header, atau yang lainnya
Mata bor 1,5 mili untuk relay, switch , dan yang lain
Mata bor 3 mili untuk spacer / tempat baut.
Silver Coated
Lapisan perak bisa untuk mengurangi / mereduksi tembaga dari oksidasi.Anda dapat membuat lapisan ini dengan menggunakan AgNo3 ( Silver Nitrat ) + Potasium + air bersih.
Pembuatan PCB dengan Cara Manual dan pengeboran otomatis
Langkah pembuatan/cetak PCB menggunakan NC drill agak sedikit berbeda dengan pembuatan mengguanakan drill manual.Pada pembuatan PCB manual, drill (pengeboran) dilakukan setelah process etching, namun jika menggunakan mesin pengebor otomatis langkah ini dilakukan setelah pemotongan PCB sesuai ukuran dan masih dalam keadaan kosong.
Berikut akan kita lihat terlebih dahulu cara membuat PCB ;
